 RL78/G13A(48ピン)マイコン搭載ボード

HSB78G13A-48Bシリーズ

直付仕様価格

\9,130 (税別\8,300)

ソケット仕様価格

\47,630 (税別\43,300)

特徴 USBシリアル変換搭載製品  RoHS対応製品

ルネサス エレクトロニクス社製マイコンRL78/G13A(48ピン)を実装

低消費電力,低電圧(1.6〜5.5V)動作対応

USBインタフェース(USBシリアル変換 USB MINI-B)搭載

USBシリアル変換IC搭載によりパソコンと簡単接続

USBバスパワー使用で別電源不要、持ち運びも便利

USBバスパワー用のリセッタブルヒューズ搭載

フラッシュメモリ書込みインタフェース(20P)(FM-ONE向け)搭載

◆ エミュレータインタフェース(14P)(E1,E2,E2Lite,E20向け)搭載

弊社オンチップデバッグエミュレータ(USBOCEシリーズ)対応

拡張I/O(34P×2  コネクタ未実装)搭載可能

評価用LED2つ搭載

評価用ボタンスイッチ2つ搭載

ソケット仕様に対応

回路図添付

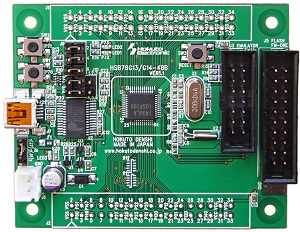

HSB78G13A-48B

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

ダウンロード

取扱説明書: PDF   REV.1.2.0.0

上記よりダウンロード(保存)してご利用下さい 。(拡充や訂正のため内容は不定期に更新される事があります)

製品概略

製品型名 直付仕様

HSB78G13A-48B

ソケット仕様 HSB78G13A-48B-S
搭載マイコン RL78/G13Aグループ R5F140GLAFB
パッケージ 48ピン・プラスチック LQFP (ファインピッチ
) (7×7)
メモリ ROM:512KB データフラッシュ:8KB RAM:32KB
入力電源電圧 DC1.6V〜5.5V

搭載クロック

インクロック:20MHz サブクロック:32.768kHz(セイコーインスツル社製)
(マイコン最高動作周波数:32MHz)
USBシリアル変換IC 型名 PL2303GC (Prolific社製)

ボード外寸

58.0×70.0mm(突起部含まず)

実装ソケット(ソケット仕様のみ)

型名 NQPACK048SD(東京エレテック社製)
QB-48FB-NQ-01T
(ルネサス エレクトロニクス社製)同等品
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm JST)1本

・回路図

・電源電圧が1.65V未満の場合、USBシリアル変換はご使用できません

電源電圧を3V以下にした場合、評価用LEDは点灯致しません

・USBケーブル(A - MINI-B)は市販品をご用意願います





別売 ACアダプタ+5V(JST)\1,980(税別\1,800) ACアダプタ+3.3V(JST)\1,980(税別\1,800)

   その他オプション品はこちら その他USB搭載製品はこちら
