 RL78/G14(30ピン)マイコン搭載ボード

HSB78G14-30B シリーズ

直付仕様価格

\8,800 (税別\8,000)

ソケット仕様価格

\46,200 (税別\42,000)

特徴  USBシリアル変換搭載製品  RoHS対応製品

ルネサス エレクトロニクス社製マイコンRL78/G14(30ピン)を実装

低消費電力,低電圧(1.6〜5.5V)動作対応

◆ USBインタフェース(USB MINI-B)搭載 (USBシリアル変換)

◆ USBシリアル変換IC搭載によりパソコンと簡単接続

◆ USBバスパワー使用で別電源不要、持ち運びも便利

USBバスパワー用のリセッタブルヒューズ搭載

フラッシュメモリ書込みインタフェース(20P)搭載

     弊社高速オンボードプログラマと接続

エミュレータインタフェース(14P)搭載

    ルネサス エレクトロニクス社製E1,E20にて動作確認済み

   弊社オンチップデバッグエミュレータ(USBOCEシリーズ) 対応

    弊社高速オンボードプログラマ(別売変換ケーブル併用と接続

拡張I/O(34P×2  コネクタ未実装)搭載可能

評価用LED2つ搭載

◆ 評価用ボタンスイッチ2つ搭載

回路図添付

ソケット仕様に対応

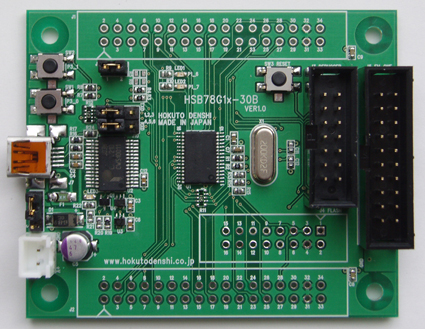

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

共通基板はこちら
HSB78G12-30Bシリーズ

HSB78G13-30Bシリーズ

ダウンロード

取扱説明書 PDF   REV.1.2.0.0 (2017.12.19 更新)

専用サンプルプログラム   統合開発環境向プロジェクトファイル 2種類 (搭載可能マイコン共通でご利用可能です)

Cube Suite+ (ルネサス エレクトロニクス社製

・プロジェクトファイル一式(自己解凍圧縮済)EXE
  ・専用サンプルプログラムの使い方PDF  (2013.4.24更新)

IAR Embedded Workbench (IARシステムズ社製

プロジェクトファイル一式(自己解凍圧縮済)EXE
  ・専用サンプルプログラムの使い方PDF  (2013.4.24更新)

上記よりダウンロード(保存)してご利用下さい 。(拡充や訂正のため内容は不定期に更新される事があります)

製品概略

製品型名 直付仕様

HSB78G14-30B(R5F104AGASP)

ソケット仕様 HSB78G14-30B-S(R5F104AGASP)
搭載マイコン RL78/G14グループ :R5F104AGASP
パッケージ 30ピン・プラスチック SSOP(7.62mm (300))
メモリ ROM:128KB データフラッシュ:8KB RAM:16KB
入力電源電圧 DC1.6V〜5.5V

搭載クロック

20MHz
USBシリアル変換IC 型名 PL2303HXD または PL2303GC (Prolific社製)

ボード外寸

58×70mm(突起部含まず)

実装ソケット(ソケット仕様のみ)

型名 NSPACK30BK(東京エレテック社製)
QB-30SP-NQ-01T(ルネサス エレクトロニクス社製または同等品)
製品内容

マイコンボード

DC電源ケーブル (2Pコネクタ片側圧着済み 30cm JST1本

回路図

標準搭載以外のマイコン搭載品をご希望の場合は、ご相談ください

・電源電圧が1.65未満の場合、USBシリアル変換はご使用できません

電源電圧を3V以下にした場合、評価用LEDは点灯致しません

・USBケーブル(A - MINI-B)は市販品をご用意願います

別売 ACアダプタ+5V(JST)\1,980(税別\1,800) ACアダプタ+3.3V(JST)\1,980(税別\1,800)

   その他オプション品はこちら その他USB搭載製品はこちら
