 RL78/G22(48ピン)マイコン搭載ボード

HSBRL78G22-48  シリーズ

直付仕様価格

\11,000 (税別\10,000)

ソケット仕様価格

\49,500 (税別\45,000)

特徴  USBシリアル変換搭載製品 RoHS対応製品

 ■ルネサスエレクトロニクス社製RL78/G22(48ピン)を実装

 ■エミュレータインタフェース(14P)搭載(E2/E2Lite向け)

 ■フラッシュインタフェース(20P)搭載

 ■USB-Serial ポート(USB-miniB)搭載(デバッグ用・通信用ポート)

 ■評価用LED(1つ)搭載

 ■評価用プッシュスイッチ(1つ)搭載

 ■リセットスイッチ搭載

 ■メインクロック(20MHz),サブクロック(32.768kHz)搭載

 ■ソケット仕様に対応

 ■回路図添付

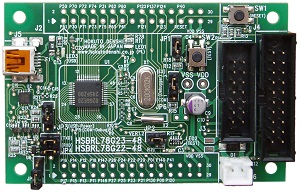

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

ダウンロード

・取扱説明書: PDF  REV.1.0.0.0 (2023.9.25 更新)

上記よりダウンロード(保存)してご利用下さい 。(拡充や訂正のため内容は不定期に更新される事があります)

製品概略

製品型名 直付仕様 HSBRL78G22-48
ソケット仕様 HSBRL78G22-48-S

搭載マイコン

RL78/G22グループ 48ピン:R7F102GGE2DFB(PLQP0048KB-B)
メモリ コードフラッシュ64KB  RAM:4KB  データフラッシュ:2KB

搭載クロック

メインクロック:20MHz サブクロック:32.768kHz  (マイコン最高動作周波数:32MHz)
USBシリアル変換IC 型名 FT234XDFTDI社製)
ボード電源電圧 DC1.6〜5.0V

ボード外寸

74.0mm x 48.0mm(突起部含まず)

実装ソケット(ソケット仕様のみ

型名 NQPACK048SD(東京エレテック社製)
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み30cm:JST) 1本

・回路図

 別売  ACアダプタ+5V(JST)\1,980(税別\1,800) ACアダプタ+3.3V(JST)\1,980(税別\1,800)

     その他オプション品はこちら
