CANスタータキットRX62T-64

CANスタータキットRX62T-100

価格は「製品型名一覧表」をご参照下さい

特徴  CAN搭載製品 RoHS対応製品

CAN開発に必要なものが揃っているキット

■ 開発に役立つソフトウェア下記2種とCAN入門テキストが付属

-シリアルHEWモニタ

-CANサンプルプログラムソース

■ 回路図添付

■ 採用マイコンボード

HSBRX62T-64 もしくはHSBRX62T

マイコンボードの仕様については当該マイコンボード詳細ページをご確認下さい

拡大写真はこちら

製品画像はCANスタータキットRX62T-64です。

基板バージョンは実際とは異なる場合がございます。また、
機能向上の為、仕様が変更となる場合がございます。

製品概略

取扱説明書

PDF   REV.1.2.0.0 (2020.7.13 更新)

製品型名 製品型名一覧表をご覧下さい

採用マイコンボード

RX62Tグループ (64ピン) :HSBRX62T-64

RX62Tグループ (100ピン):HSBRX62T

※採用マイコンボード仕様は各「マイコンボード製品概略」をご覧下さい

HSBRX62T-64詳細ページ

HSBRX62T 詳細ページ

製品内容

<ボード単体共通付属品>

・マイコンボード (HSBRX62T-64 もしくはHSBRX62T )

・DC電源ケーブル(2Pコネクタ片側圧着済み約30cm : JST)1本

・4P通信ケーブル(CAN用 コネクタ片側圧着済み約50cm : JST)1本

・回路図

<キット専用付属品>

・CANハブボード(実装コネクタ:JST社製)

・CAN通信ケーブル(4P両側圧着3線 実装コネクタ:両側JST社製)  1本
・USBシリアル変換ボード 1枚
・USBケーブル(A - MINI-B) 1本

・付属CD*1

*1 シリアルHEWモニタ,CANサンプルプログラムソース, CAN入門テキスト, 取扱説明書(PDF)を収録しています

   マイコンボード単体の取扱説明書につきましては、各種マイコンボードの製品詳細ページよりご入手ください。

製品型名一覧表

製品型名

マイコン
搭載種別
価格 採用マイコンボード

搭載マイコン

38P
オプション

コネクタ
マイコン
ピン数
マイコン型番 ROM

データ

フラッシュ

RAM
CANスタータキットRX62T-64 直付 \25,850
(税別\23,500)
HSBRX62T-64 64 R5F562TAADFM 256KB 32KB 16KB -
CANスタータキットRX62T-100 \25,850
(税別\23,500
HSBRX62T 100 R5F562TAADFP 256KB 32KB 16KB なし
CANスタータキットRX62T-100-38P \30,250
(税別\27,500
HSBRX62T-38P あり
CANスタータキットRX62T-64-S ソケット \69,850
(税別\63,500
HSBRX62T-64-S 64 R5F562TAADFM 256KB 32KB 16KB -
CANスタータキットRX62T-100-S \69,850
(税別\63,500
HSBRX62T-S 100 R5F562TAADFP 256KB 32KB 16KB なし
CANスタータキットRX62T-100-38P-S \74,250
(税別\67,500
HSBRX62T-38P-S あり

 ・ボードで不適切な部品実装が確認されました。(2013.9.11)

 詳細は「RX62T/RX62Gグループマイコン搭載ボードをご利用のユーザ様へ」をご確認下さい

・2013.4.26  一部実装コネクタがJST社製になりました。(2013.4.26)

 採用ボード「HSBRX62T」実装コネクタが、2013年4月26日以降ご注文分より変更となります。

 対象コネクタ :2ピン、4ピン 詳細は「実装コネクタ変更のご案内」をご確認下さい

 ※別売オプションを御購入の際は、お手持ちのボードに実装されているコネクタに応じて ご注文頂きます様お願いいたします

別売  ACアダプタ+5V(JST)\1,980(税別\1,800)     その他オプション品はこちら

-付属CDについて-

 シリアルHEWモニタとは

付属のUSBシリアル変換ボードを接続するだけでルネサス統合開発環境HEWを用いて操作可能な無償のデバッグ環境です。

イメージはこちら

 サンプルプログラム内容

CANスタータキットRXシリーズ同士のCAN通信デモソフトを収録しています。
評価用スイッチで相互のLED点灯が確認可能です。

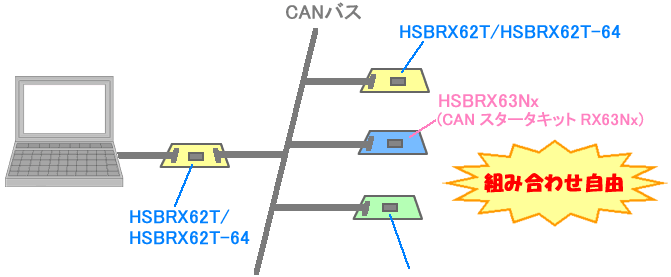

 構成例

                          その他CAN搭載マイコンボード

※通信相手のボードは別途必要枚数ご用意下さい。

※CANハブボードはJST社製コネクタ実装品を付属しています。 通信相手のボードCAN用コネクタの種類にご注意下さい。



その他CAN搭載マイコンボードはこちら

CANスタータキットRX63N
(RX631)詳細ページへ



その他CAN搭載マイコンボード
詳細ページへ



マルチネットワークボードシリーズ

開発環境セット詳細ページへ


マルチネットワークボードのデモプログラムソースは開発環境セット付属CDに収録されております
